ロックウェル硬さ試験機（2022 (R4) 年度JKA補助事業導入設備）

事業名 （公財）JKA 競輪とオートレースの補助事業
2022年度 公設工業試験研究所等における機械設備拡充
名称 ロックウェル硬さ試験機
メーカ 株式会社ミツトヨ
型式 HR-530
取得年 2022年度（令和4年度）
装置概要 試料に圧子を押し込み、くぼみ深さから硬さ値を算出する硬さ試験機です。
主な仕様 試験力：
  • 60, 100, 150 [kgf]（ロックウェル）
  • 15, 30, 45 [kgf]（スーパーフィシャル）
圧子：
  • 円すい型ダイヤモンド
  • 超硬合金球1.5875 mm, 3.175 mm, 6.35 mm
最大試料寸法：
  • 高さ250 mm, 奥行150 mm
    （丸テーブルφ200 mm）
最大積載質量：
  • 20 kg

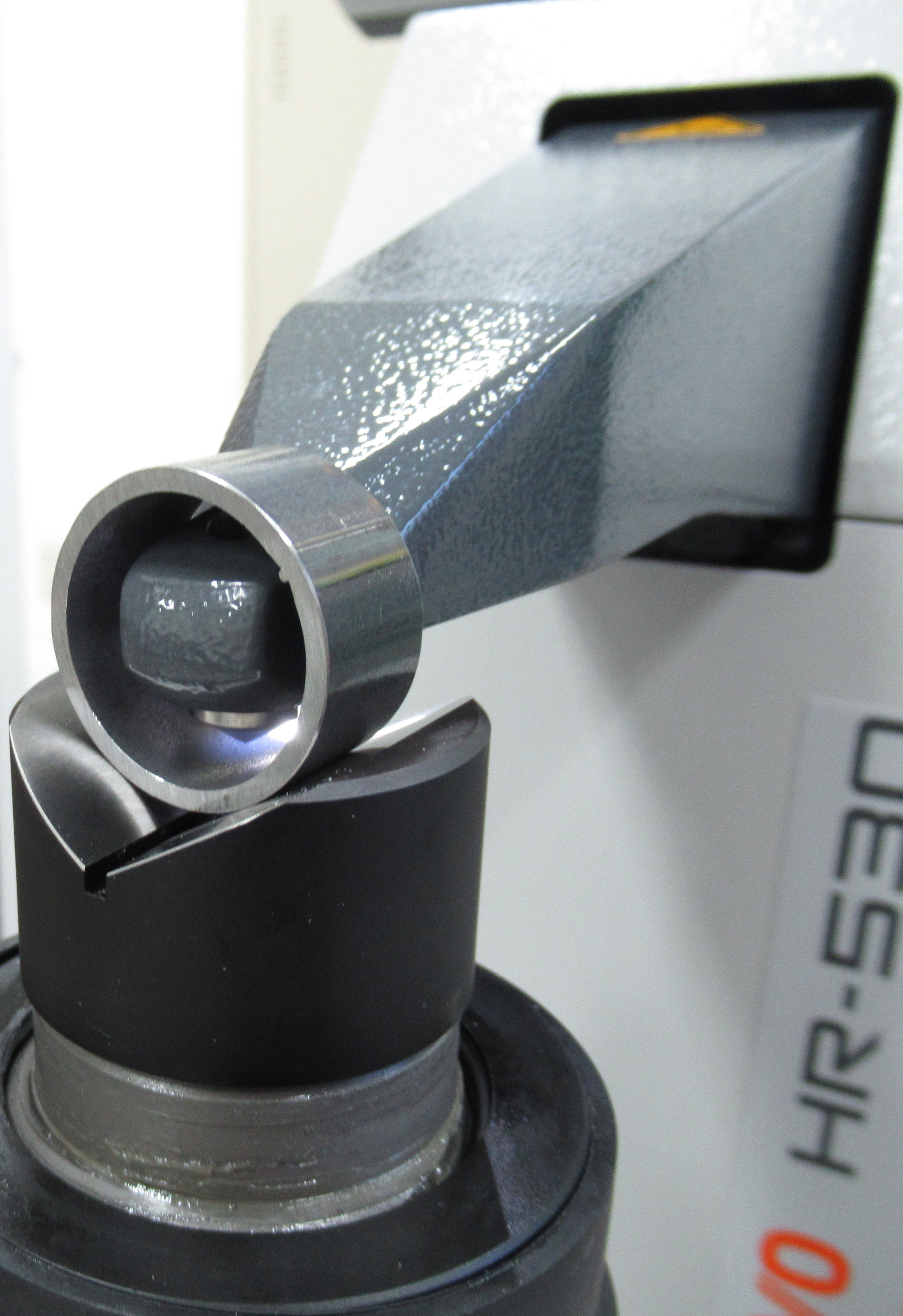

円筒内壁測定の最小内径：
  • 22 mm
    • 許容奥行（圧子が届く距離）は内径が小さいほど短くなります
表示機能：
  • 曲面補正（円柱面、球面）
  • 統計演算（最大, 最小, 平均, 標準偏差）等

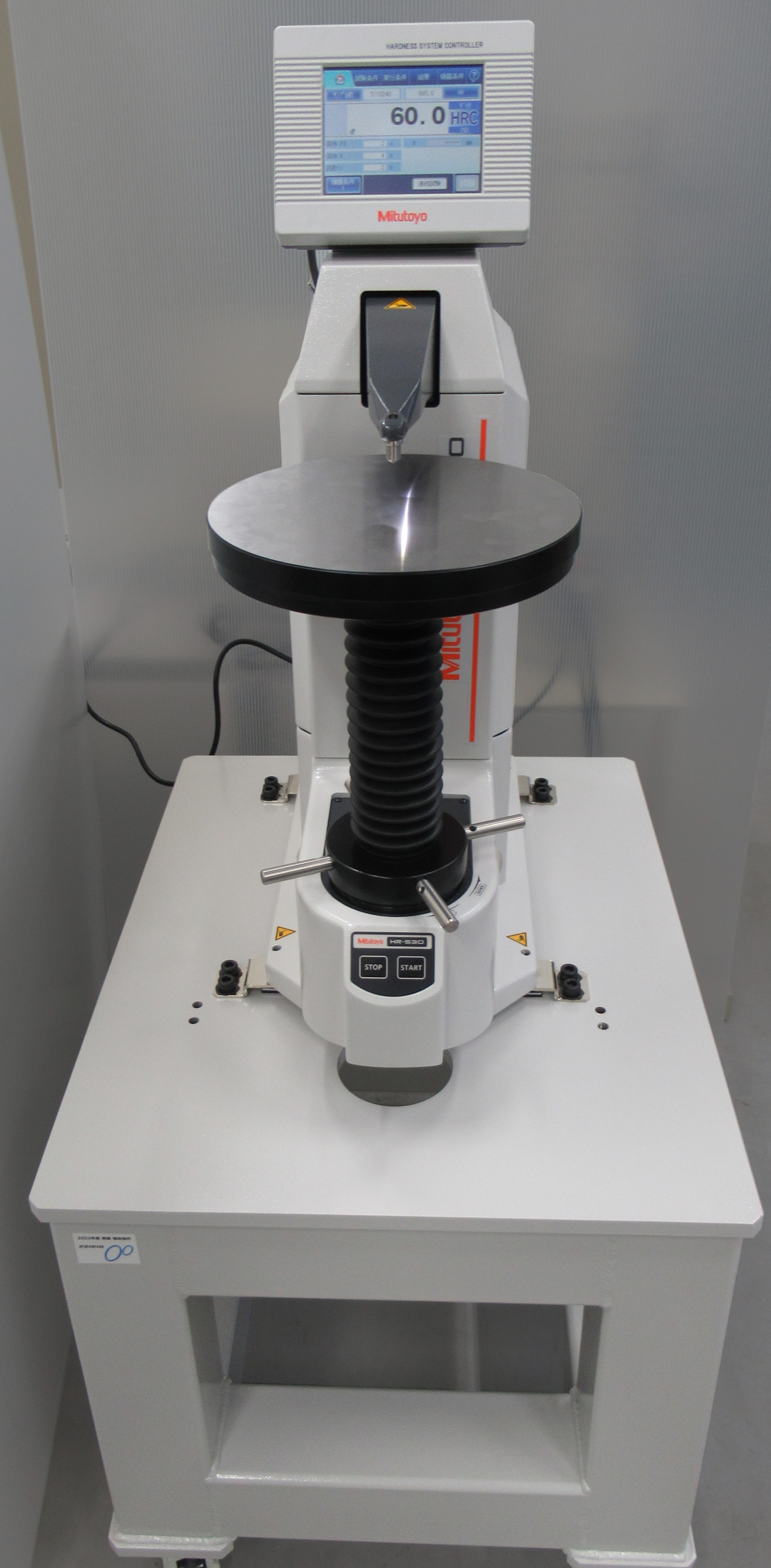

装置外観
