タブレットやスマートフォンなどの電子機器や通信環境の進歩により、私たちは気軽に電子機器を屋外に持ち出し、メールの送信や内容確認、動画の視聴、商品のネット購入などに使用しています。電子機器の画面に表示されるプライベートな情報を守るために、画面上に貼り、角度により画面表示を見えなくする『のぞき見防止フィルム』などが市販されています。

　今回は、スマートフォン用ののぞき見防止フィルム（市販品）可視光線（波長380~780nm）の透過スペクトルの角度依存性を測定し、のぞき見防止性能を評価した事例を紹介します。

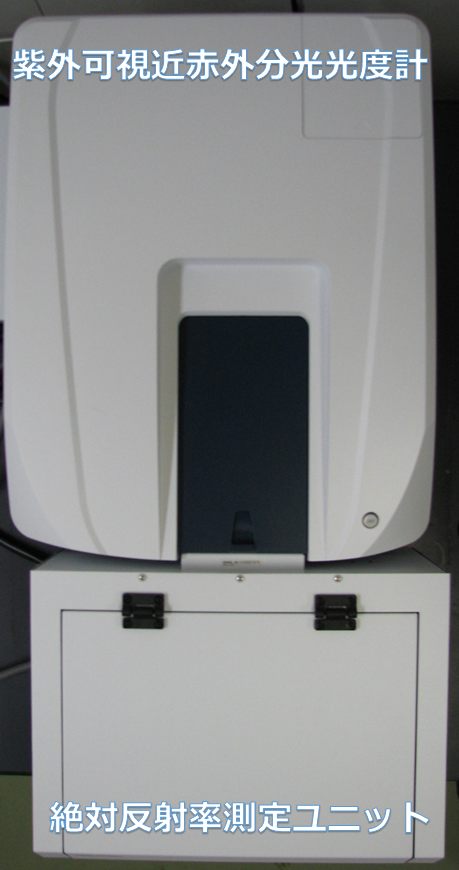

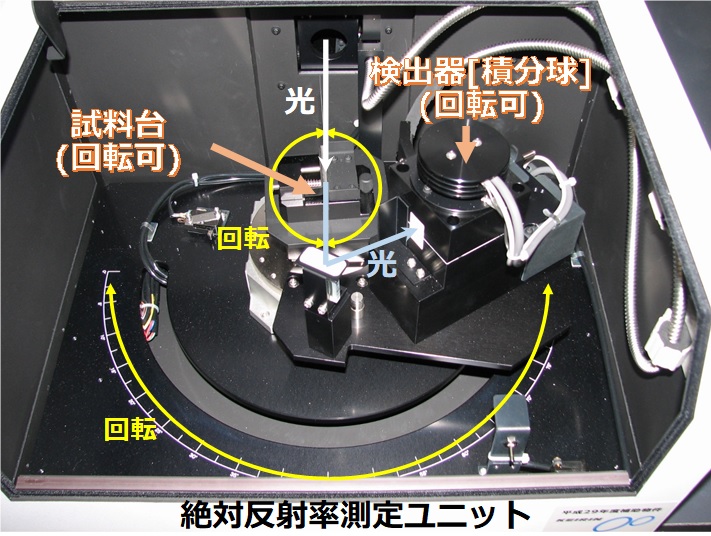

　〇可視光線の透過スペクトルの角度依存性を測定するために、絶対反射率測定ユニットを装着した紫外可視近赤外分光光度計を用いました。

　　　　



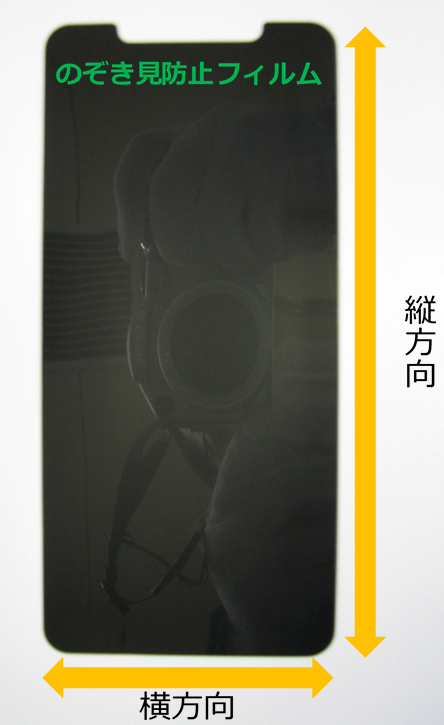

　◇のぞき見防止フィルム（市販品、記載：横方向、縦方向ともに視野角度５８度）の可視光線の透過スペクトルの角度依存性の測定、評価



　１　横方向の透過スペクトルの角度依存性について

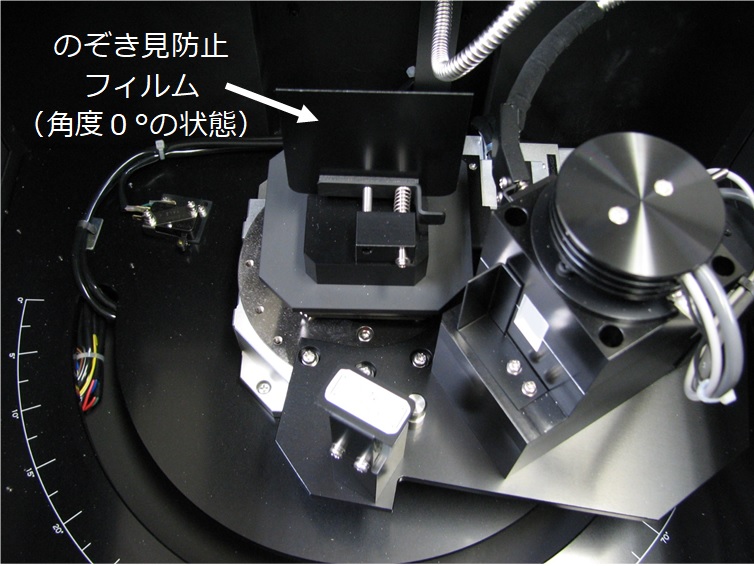

　１－１　のぞき見防止フィルムを絶対反射率測定ユニットの試料台にセットします。

　（絶対反射率測定ユニットの試料の最大高さは７０mm程度までなので、フィルムの縦方向の長さが７０mmになるように切断しています）

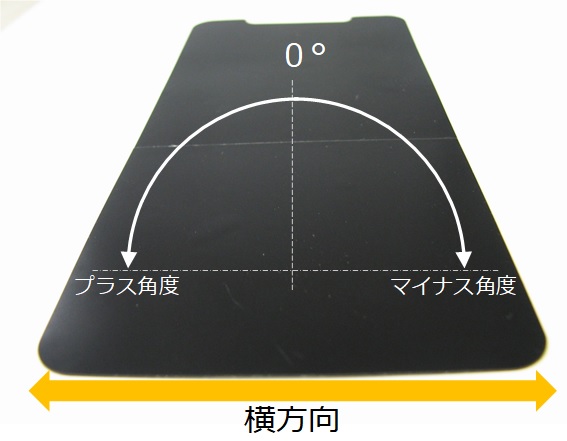

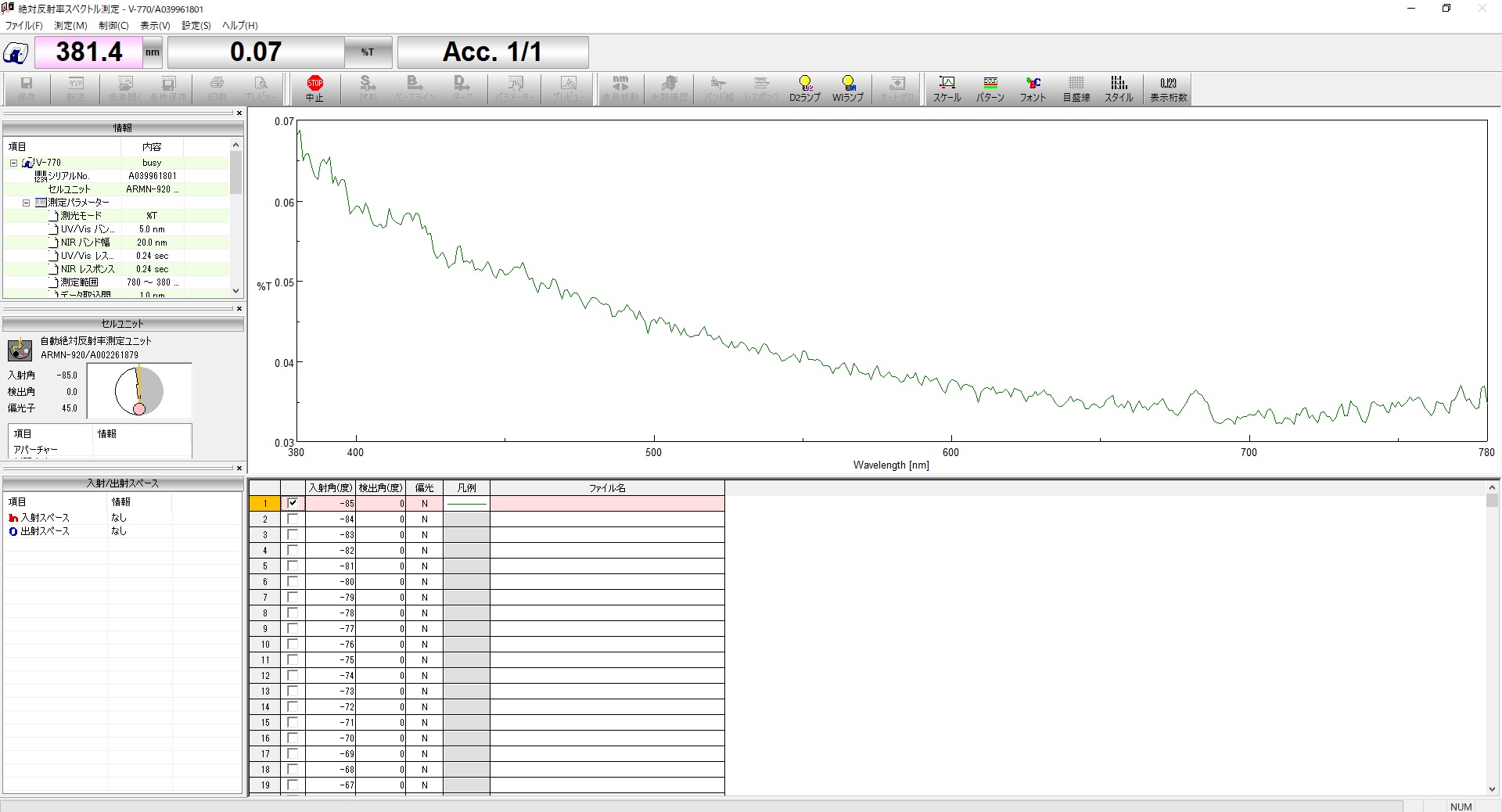

　１－２　試料台の角度をー８５°~＋８５°まで回転させながら、１°刻みで可視光波長７８０~３８０nmの透過率を測定します。

　　（本ページの透過率：フィルムに、ある波長の光を光の強さＩ0で入射し、透過して出てきた光の強さがＩになった時、入射した光の強さＩ0に対する出てきた光の強さＩの割合［透過率（％）＝（Ｉ／Ｉ0）×100］）



　１－３　インターバルデータ解析ソフトで、１－２で測定した可視光の波長３８０~７８０nmのデータを解析します。

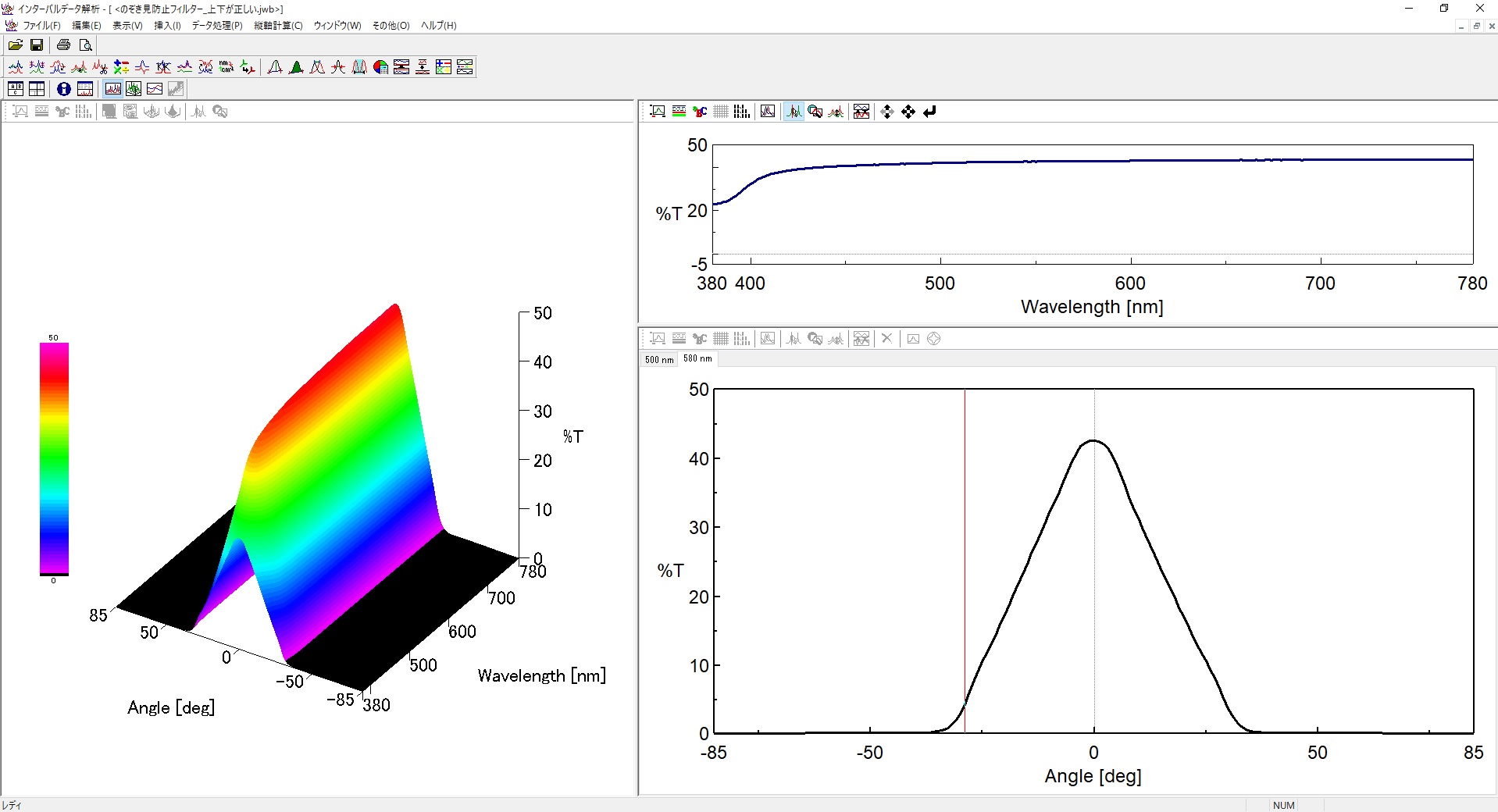

　　　　　画面左：角度（Angle[deg]）と波長（Wavelength[nm]）と透過率（％Ｔ）の３次元グラフ

　　　　　画面右上：角度０°（０deg）における波長（３８０~７８０nm）と透過率（％T）のグラフ

　　　　　画面右下：波長５８０nmにおける角度（Angle[deg]）と透過率（％Ｔ）のグラフ



　画面左の３次元グラフから、のぞき見防止フィルムは、おおまかには角度－３０°~＋３０°において波長３８０~７８０nmの可視光を透過することが分かります。

　画面右上のグラフから、のぞき見防止フィルムは、角度０°において４００~７８０nmの可視光を３１％以上透過し、波長４００nmから３８０nmになるに従い透過率が減少し３８０nmで透過率２３％程度になることが分かります。

　画面右下のグラフから、のぞき見防止フィルムは、波長５８０nmの可視光（橙色~黄色）を、角度ー３０°~＋３０°において２.９%以上透過することが分かります。

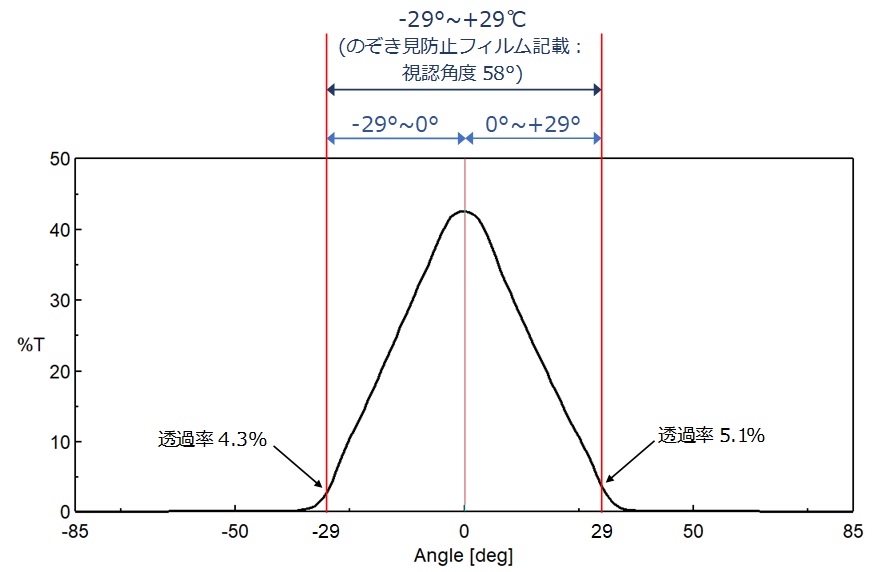

　下の画像は、波長５８０nmにおける角度（Angle[deg]）と透過率（％Ｔ）のグラフに、のぞき見防止フィルム記載の視認角度５８°の説明を加えたものです。

　のぞき見防止フィルムは、波長５８０nmの可視光を視認角度５８°（横方向の角度－２９°~＋２９°）において４.３%以上透過することが分かります。

　角度（Angle[deg]）と波長（Wavelength[nm]）と透過率（％Ｔ）の３次元グラフを見ると、波長３８０~７８０nmの他の波長においても、同様な傾向であることがわかります。

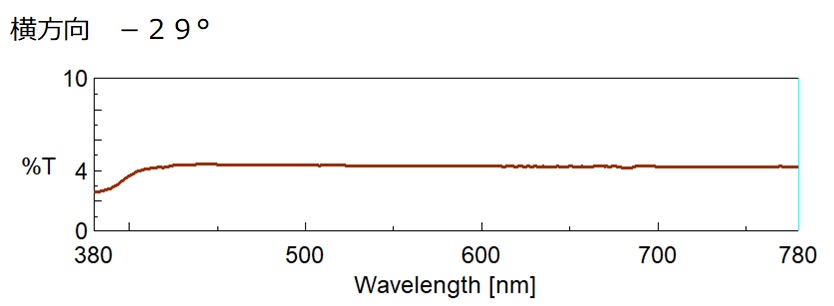

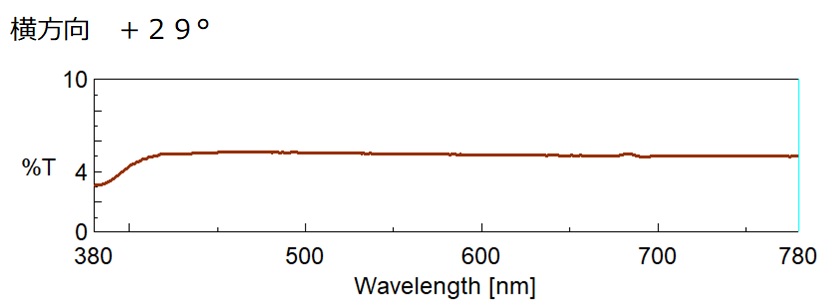

　下の画像は、角度ー２９°、＋２９°における波長と吸光率のグラフです。

　角度ー２９°では、最低吸光率は波長３８０nmの２．５％でした。波長５８０nmでは４.３％でした。

　角度＋２９°では、最低吸光率は波長３８０ｎｍの３．０％でした。波長５８０nmでは５.１％でした。

　

２　横方向の透過スペクトルの角度依存性について

　２－１　のぞき見防止フィルムを絶対反射率測定ユニットの試料台にセットします。

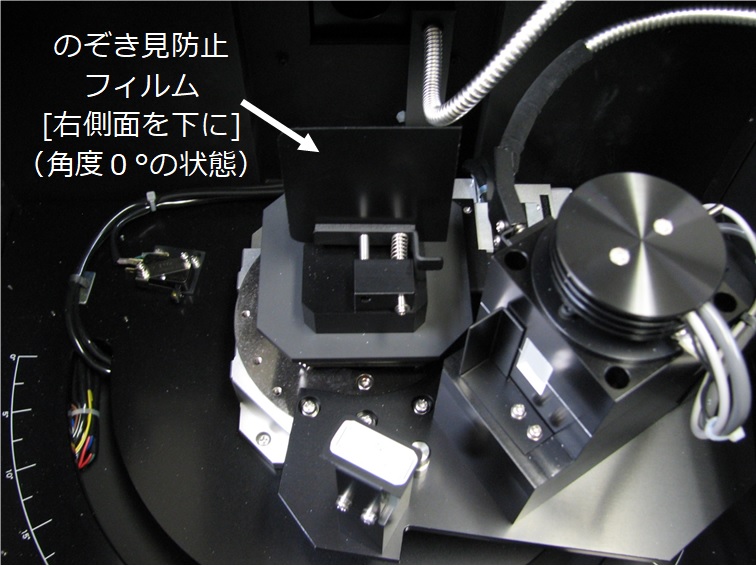

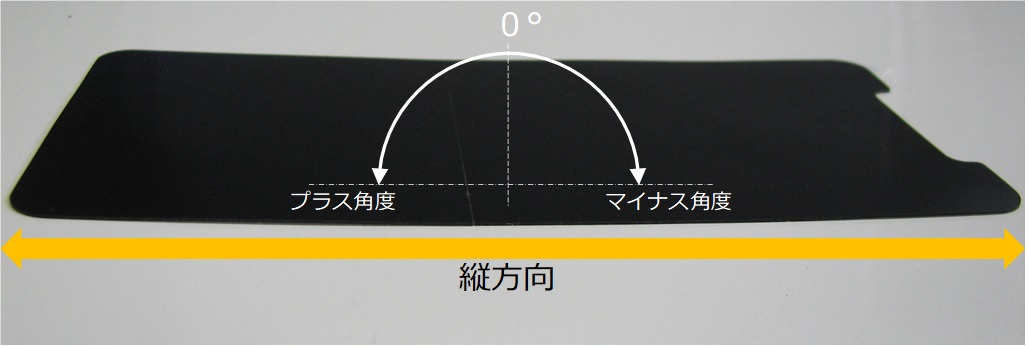

　（１－１で使用した縦方向の長さ70mm程度に切断したフィルムを、時計方向に９０°回転させ試料台にセット）



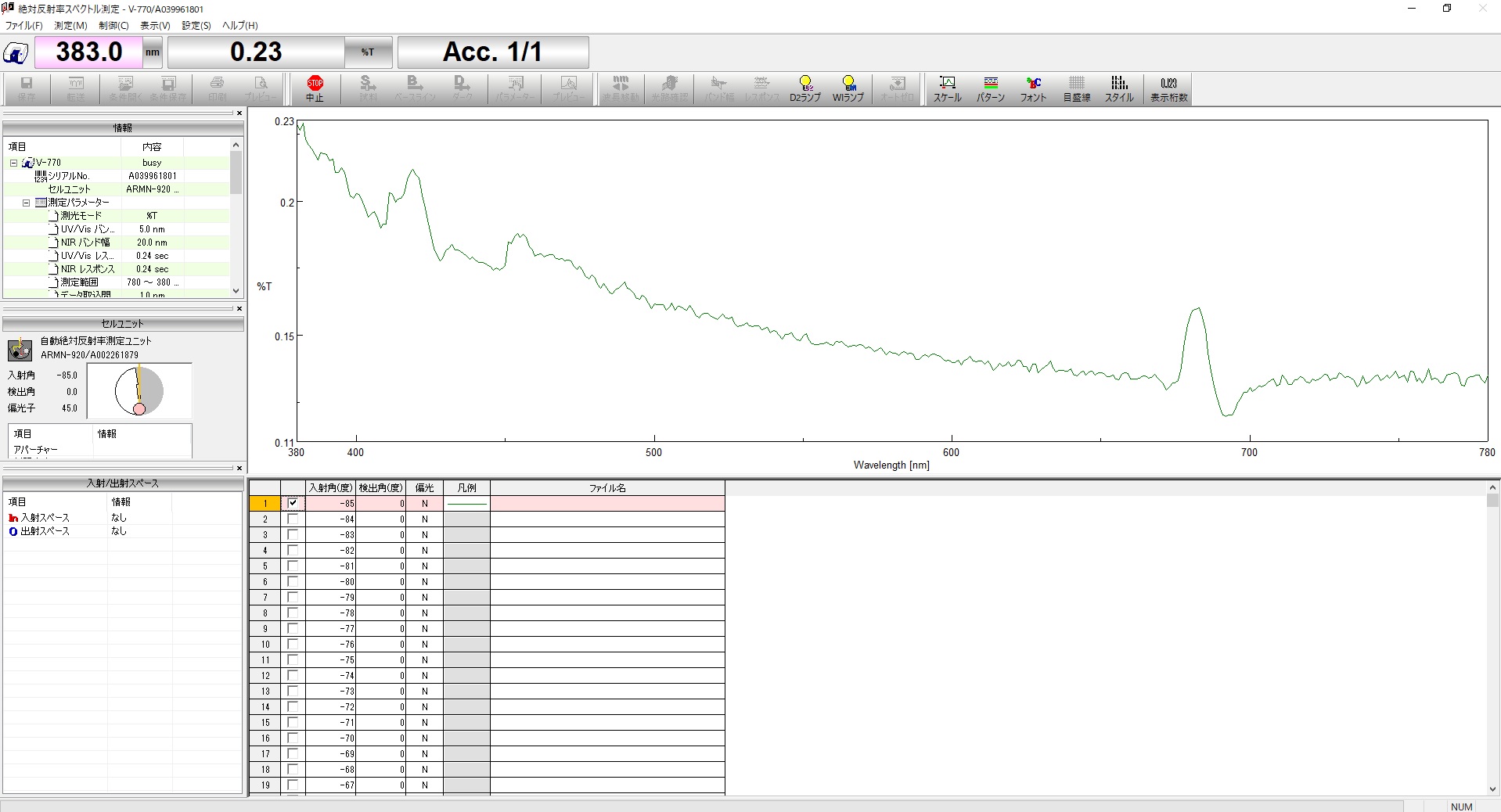

　２－２　１－２と同様に透過率を測定します。



　２－３　１－３と同様に、２－２で測定した可視光の波長３８０~７８０nmのデータをインターバル解析ソフトで解析します。

　　　　　画面左：角度（Angle[deg]）と波長（Wavelength[nm]）と透過率（％Ｔ）の３次元グラフ

　　　　　画面右上：角度０°（０deg）における波長（３８０~７８０nm）と透過率（％T）のグラフ

　　　　　画面右下：波長５８０nmにおける角度（Angle[deg]）と透過率（％Ｔ）のグラフ



　画面左の３次元グラフから、のぞき見防止フィルムは、おおまかには角度－３０°~＋３０°において波長３８０~７８０nmの可視光を透過することが分かります。

　画面右上のグラフから、のぞき見防止フィルムは、角度０°において４００~７８０nmの可視光を３１％以上透過し、波長４００nmから３８０nmになるに従い透過率を減少し３８０nmで透過率２２％程度になることが分かります。

　画面右下のグラフから、のぞき見防止フィルムは、波長５８０nmの可視光（橙色~黄色）を、角度ー３０°~＋３０°において３.０%以上透過することが分かります。

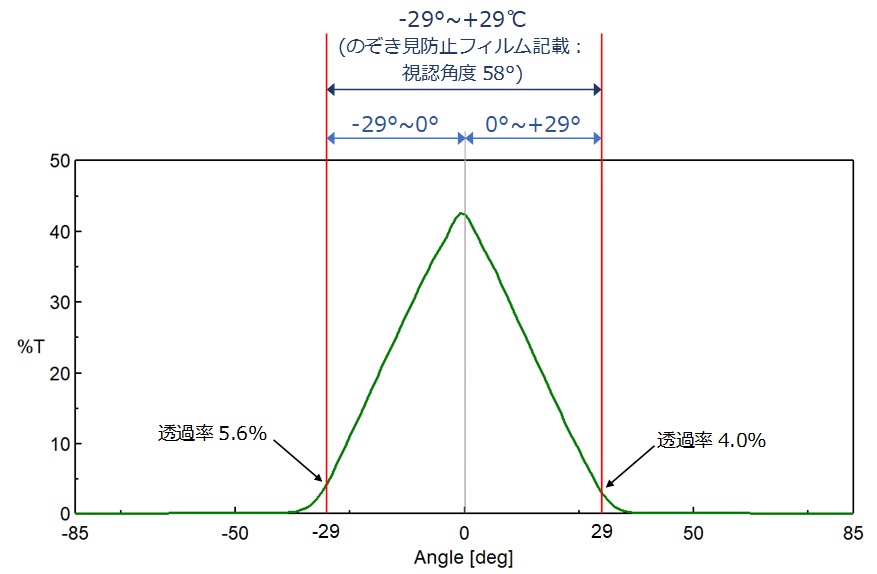

　下の画像は、波長５８０nmの波長５８０nmにおける角度（Angle[deg]）と透過率（％Ｔ）のグラフに、のぞき見防止フィルム記載の視認角度５８°の説明を加えたものです。

　のぞき見防止フィルムは、波長５８０nmの可視光を視認角度５８°（縦方向の角度－２９°~＋２９°）において４.０%以上透過することが分かります。

　角度（Angle[deg]）と波長（Wavelength[nm]）と透過率（％Ｔ）の３次元グラフを見ると、波長３８０~７８０nmの他の波長においても、同様な傾向であることがわかります。

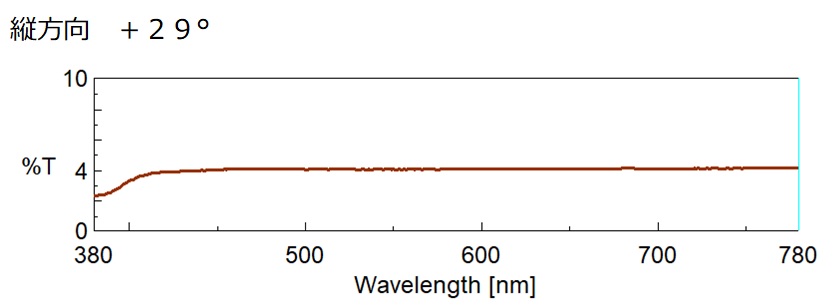

　下の画像は、角度ー２９°、＋２９°における波長と吸光率のグラフです。

　角度ー２９°では、最低吸光率は波長３８０nmの３．１％であり、波長５８０nmでは５.６％でした。

　角度＋２９°では、最低吸光率は波長３８０ｎｍの２．３％であり、波長５８０nmでは４.０％でした。



　今回評価したのぞき見防止フィルムは、横方向、縦方向の視認角度として記載されている５８°（横方向－２９°～＋２９°、縦方向－２９°～＋２９°）において、波長３８０～７８０ｎｍの可視光線を２．３％以上透過し、横方向－２９°～＋２９°、縦方向－２９°～＋２９°以外のー８５°または＋８５°までの角度では可視光線の透過率は２.３％未満にすることが分かりました。

　
