平成１９年度補助物件
| 事業名 | 平成19年度 公設工業試験研究所の設備拡充補助事業 |
設置場所 | 工業総合研究所 |
| 名称 | デジタルオシロスコープ | 取得年 | 平成19年度 |
| メーカ | アジレント・テクノロジー（株） | 型式 | Infinium DS080204B |
| 機能 | 電子回路において時間の経過と共に電気信号（電圧）が変化していく様子をリアルタイムで画像化し、目では見えない電気信号の変化していく様子を観測します。 | ||
| 装置概要 | 周波数帯域：2GHz アナログ入力チャンネル数：4ch サンプリングレート：20Gサンプル/s（4ch使用時） メモリ長：1Mポイント（4ch使用時） タイムベース：5ps/div～20s/div（リアルタイム） 垂直感度：5mV/div～1V/div プローブ：500MHzパッシブプローブ 3.5GHz差動プローブ |
||
| 主な仕様 | 業界最小のノイズ・フロア：131 μV（5 mV/div） | ||

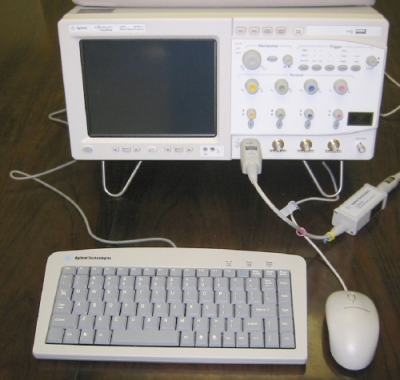

| 装置外観 |  |
||
