H25補助物件
| 事業名 | 平成25年度 公設工業試験研究所の設備拡充補助事業 |
設置場所 | 八戸工業研究所 |
| 名称 | 輪郭形状測定装置 | 取得年 | 平成25年度 |
| メーカ | （株）ミツトヨ | 型式 | コントレーサCV-4500H4 |
| 機能 | 製品の表面を触針でトレースすることにより、その輪郭を記録・形状測定・解析する | ||
| 装置概要 | 製品の表面を触針でトレースすることにより、その輪郭を記録・形状測定・解析する装置です。記録された輪郭形状から長さ、円弧径、角度、交点などを求めることが出来ます。特に三次元測定機や工具顕微鏡では測定できなかった、ナットのねじ形状や穴内部の隅Ｒ（円弧）、面取り角度など微小部の測定に活用できます。また、測定結果を重ね合わせて比較することが出来るので、切削工具の摩耗やしゅう動部の摩耗の評価などに活用できます。多様な測定・解析が可能で、地域企業支援および研究開発には必要不可欠な装置です。 | ||
| 主な仕様 |
測定範囲：X軸100mm、Z軸60mm
分解能：0.02μm
上下面連続測定、測定力可変機能を搭載
ティーチングによる自動測定機能、θ1軸テーブルによる自動平行出し機能を搭載
入出力データ形式：テキスト、CSV、DXF、IGES
|
||

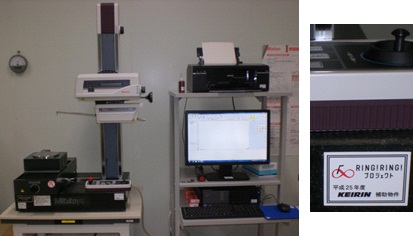

| 装置外観 |
|
||
