H27補助物件
| 事業名 |
平成27年度
公設工業試験研究所の設備拡充補助事業 |
設置場所
|
工業総合研究所
|
| 名称 |
ネットワークアナライザ
|
取得年
|
平成27年度
|
| メーカ |
キーサイト・テクノロジー合同会社
|
型式
|
E5071C
|
| 機能 |
評価サンプルに対する入力及び出力信号等の振幅と位相を計測し、Sパラメータと呼ばれる性能指標を算出することにより、評価サンプルに対する詳細な周波数特性評価を行う。
|
||
| 装置概要 |
300kHzから20GHzまでの周波数帯域に対応し、測定ポートを4ポート装備していることから、高周波数対応及び差動回路内蔵の工業製品に対する周波数特性評価が可能です。また、誘電率計測プローブを装備しており、電解質溶液などの誘電率測定評価が可能です。
|
||
|
主な構成 仕様 |
・測定周波数帯域： 300kHz - 20GHz
・測定ポート数： 4ポート ＊タイムドメイン測定機能 ＊内蔵VBAプログラミングによる自動計測機能 ・電子校正装置装備 ・誘電率計測用プローブ装備 |
||

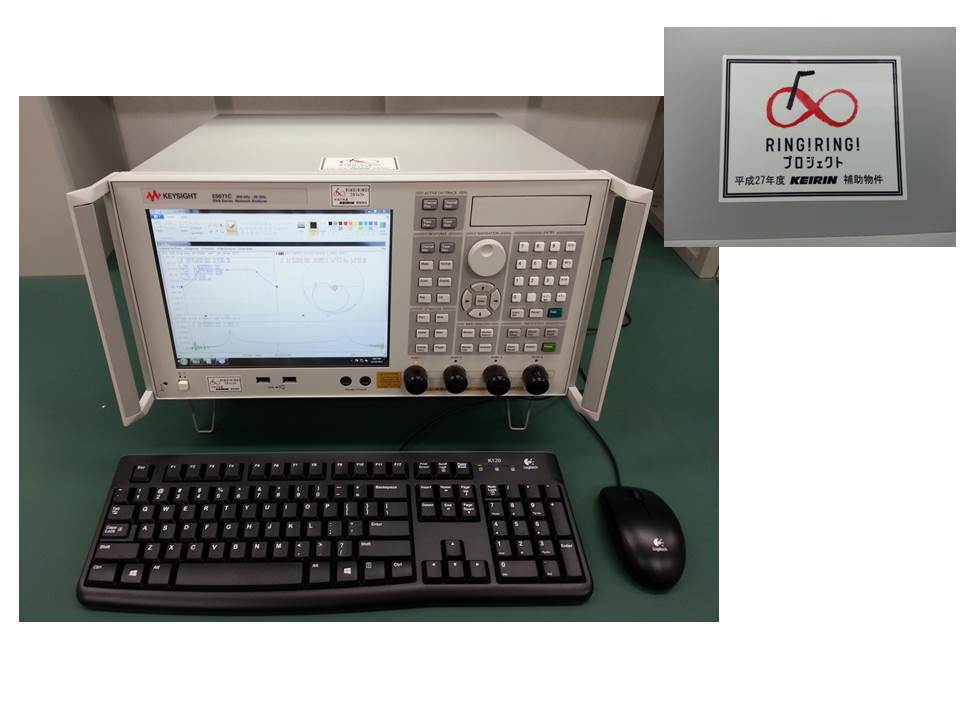

| 装置外観 |
 |
||
