H30補助物件
| 事業名 |
（公財）ＪＫＡ：競輪＆オートレースの補助事業
ＲＩＮＧ！ＲＩＮＧ！プロジェクト
平成３０年度公設工業試験研究所の機械設備拡充事業
|
設置場所
|
八戸工業研究所
|
| 名称 | マイクロスコープ |
取得年
|
平成３０年度
|
| メーカ | (株)ハイロックス |
型式
|
RH-8800 |
| 機能 |
試料表面を観察する光学式の拡大鏡（マイクロスコープ）。 |
||
| 装置概要 |
一般的な光学顕微鏡や従来のマイクロスコープとは異なり、凹凸や複雑形状を有する観察対象物の立体的な画像を作成し、破面や欠陥を簡単に観察することが可能です。
また、取得した画像の寸法等を測定することで、機械加工品等の加工状況確認や不具合部観察等もより簡単かつ高精細に行えます。
|
||
|
主な構成 仕様 |
（構成） 本体 (RH-8800) レンズ (MXB-050Z, MXB-5040RZ, MXB-5000REZ) 拡散照明アダプタ、偏光アダプタ、可変照明アダプタ、接触アダプタ、 角度可変ロータリーヘッド等付属、電動XYステージ、大型スタンド （仕様） 観察倍率：0 ～ 50倍、50 ～ 400倍、35 ～ 5000倍 ステージ移動量：50 mm × 50 mm 大型スタンド：幅450 mm × 奥行450 mm × レンズ高さ約800 mm 傾斜観察：左右90°
|
||

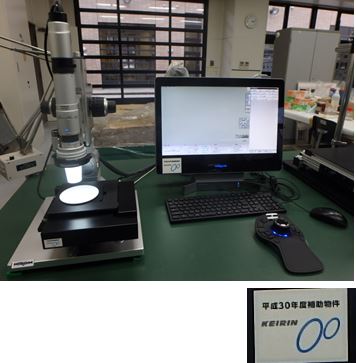

| 装置外観 |
 |
||
| 補助物件番号 | 2018M-044 | ||
