アーム型三次元測定機（2017 (H29) 年度JKA補助事業導入設備）
| 事業名 |
（公財）JKA: 競輪&オートレースの補助事業
RING! RING! プロジェクト
平成29年度
公設工業試験研究所の機械設備拡充事業
|
設置場所 | 八戸工業研究所 |
| 名称 | アーム型三次元測定機 | 取得年 | 平成29年度 |
| メーカ | （株）ニコンメトロロジー | 型式 |
アーム本体: MCAx35
非接触スキャナー: ModelMaker H120
測定評価ソフト: PolyWorks Inspector ほか
|
| 機能 | 試料（製品や部品）の形状測定（寸法、幾何公差など）を行う。 | ||
| 装置概要 |
試料の形状測定を手動で行う可搬型の三次元座標測定機です。測定部を接触式のタッチプローブや非接触スキャナーに交換する事で、測定物に合わせて測定することが可能です。また、測定機本体の大きさに対し測定範囲が大きいため、据置き型の三次元座標測定機では測定できない大型試料の測定が可能です。
|
||
| 主な構成 | アーム本体、接触プローブ、非接触プローブ、測定解析パソコン、三脚・マグネットスタンド等 | ||
| 仕様 |
|
||

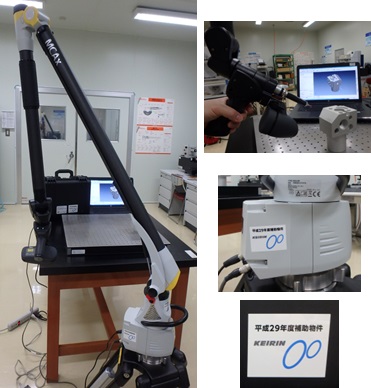

| 装置外観 |  |
||
