~H28, 29年度東日本大震災復興推進基金活用事業 導入機器~

---

室内で電磁波の乱反射を抑えた試験空間で、国内外のEMC（電磁両立性）規制に適合しているかを評価する施設です。民生機器向けのEMI（電磁妨害波）測定、ならびにEMS（電磁感受性）試験が可能です。認証サイトでの最終試験前の予備試験、ならびにEMC対策にご活用ください。暗室と測定室に加え、対策スペースを含めた試験室1区画の占有になります。

小型電波暗室 室内	付属測定室

種別	試験項目	対応規格
EMI	放射妨害波測定	CISPR 11/13/22/32 他 予備測定※1 30 MHz ~ 6 GHz, 測定距離3m
	雑音端子電圧測定	CISPR 11/13/14-1/15 他 9 kHz ~ 30 MHz
	妨害電力測定	CISPR 13/14-1, 電安法 他 30 MHz ~ 300 MHz
EMS	放射イミュニティ試験	IEC 61000-4-3 80 MHz ~ 6 GHz, 照射距離3 m, 10 V/m
	伝導イミュニティ試験	IEC 61000-4-6, CISPR 14-2 150 kHz ~ 230 MHz, 10 V emf.



1. 本暗室はVCCI登録サイトではありません。アンテナ高さは2 mに制限されます。

種別	電波半無響室（小型）
電波吸収体	フェライト + ウレタン楔形
シールド内寸	7.0 m (L) × 4.0 m (W) × 3.2 m (H)
室内有効内寸	6.5 m (L) × 3.2 m (W) × 2.6 m (H)
ターンテーブル	直径 1.5 m, 耐荷重500 kg, 無限回転
アンテナマスト	高さ1 ~ 2 m
EUT台	1.5 m (L) × 1.0 m (W) × 0.8 m (H), 耐荷重 100 kg, 発泡スチロール製
搬入口	1.2 m (W)※2 × 2.0 m (H)
測定距離	3 m
EUT用電源1	三相/単相切替式, 100/200 Vレンジ, 安定化 (CVCF), 40 ~ 500 Hz, 9 kVA, 30 A/相 (NF回路設計ブロック DP090M)
EUT用電源2	単相100 V, 非安定化（商用）, 50 Hz, 20 A
登録	無
施工業者	株式会社 トーキンEMCエンジニアリング



1. ただし、扉の電波吸収体の厚みにより、搬入口の開口幅は約1.0 mに制限されます。

種類	ソフトウェア	EMIレシーバ	疑似電源回路網

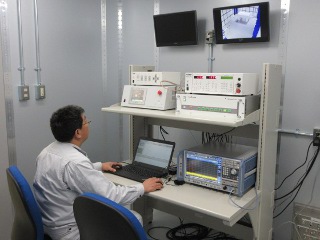

写真

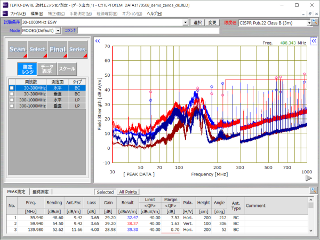

型番	TSJ TEPTO-DV3.1	Rohde&Schwarz ESW8	Schwarzbeck NSLK 8128
仕様	放射妨害波測定 雑音端子電圧測定 妨害電力測定	2 Hz ~ 8 GHz タイムドメイン測定	9 kHz ~ 30 MHz 三相/単相, 4 × 32 A, 2 × 16 A
オプション	-	リアルタイムスペアナ 機能 (帯域80 MHz)	アッテネータ ハイパスフィルタ パルスリミッタ



種類	バイコニカル アンテナ	ログペリオディック アンテナ	ダブルリッジドガイド ホーンアンテナ
写真

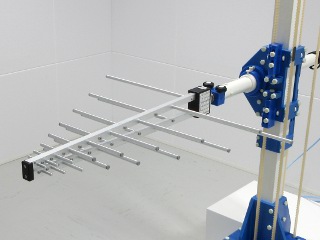

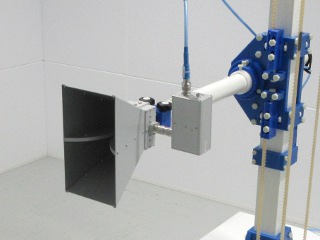

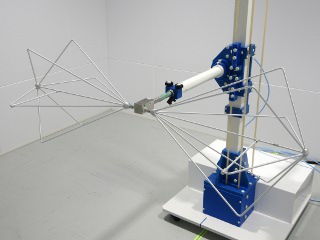

型番	Schwarzbeck BBA9106	Schwarzbeck VULP9118A	Schwarzbeck BBHA9120D
周波数	30 MHz ~ 300 MHz	180 MHz ~ 1.5 GHz	1 GHz ~ 18 GHz



種類	周辺装置用 疑似電源回路網	EMIクランプ	クランプ走行台
写真
型番	Rohde&Schwarz ENV216	TESEQ AMZ 41A	コロナ電子工業 CLP-6000
仕様	9 kHz ~ 30 MHz 単相2 × 16 A	30 MHz ~ 1 GHz 最大ケーブル直径20 mm	30 MHz ~ 300 MHz 自動走行
オプション	50 Ω終端器	補助クランプ CMAD 20B	コントローラ CAT-300



種類	対向機用 シールドボックス	GHz帯測定用 床置電波吸収体	近磁界プローブ
写真
型番	トーキンEMCエンジニアリング	トーキンEMCエンジニアリング	LANGER XF1 (5本セット)
仕様	60 cm (L) × 60 cm (W) × 45 cm (H) EUT台の直下に設置可能	-	30 MHz ~ 6 GHz

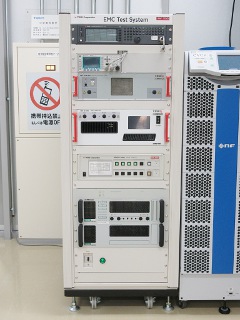

種類	ソフトウェア	RFアンプラック	バイログアンテナ
写真

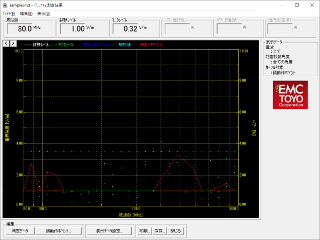

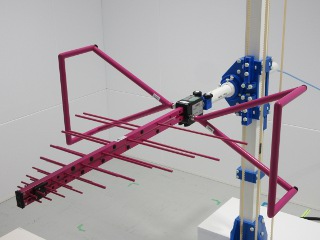

型番	東陽テクニカ IM5/RS, IM5/CS	TESEQ CBA1G-300B 他	TESEQ CBL 6141B
仕様	放射イミュニティ試験 伝導イミュニティ試験	80 MHz ~ 1 GHz 300 W	30 MHz ~ 2 GHz
オプション	-	-	-



種類	スタックドログペリ アンテナ	結合減結合回路網 (CDN)	EMクランプ
写真

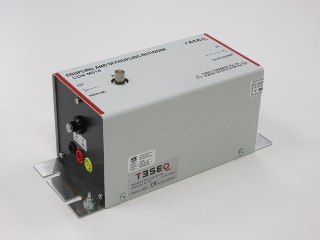

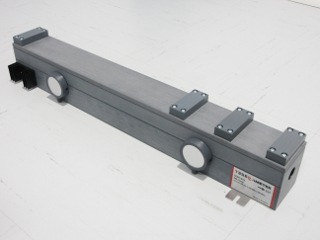

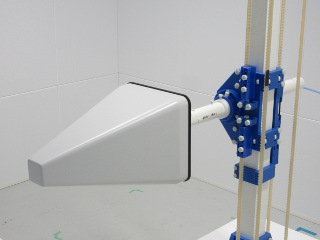

型番	Schwarzbeck STLP 9149	TESEQ M1 CDN M116 1個 M2/M3 CDN M016 2個 M4 CDN M432 1個	TESEQ KEMZ 801A
仕様	700 MHz ~ 9 GMHz	150 kHz ~ 230 MHz	10 kHz ~ 1 GHz 最大ケーブル直径20 mm
オプション	-	-	補助クランプ KEMA 801A



種類	電流プローブ	床置フェライトパネル	可搬型シールドカメラ
写真

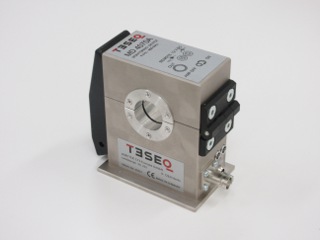

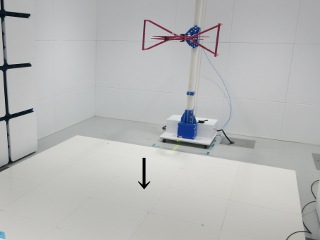

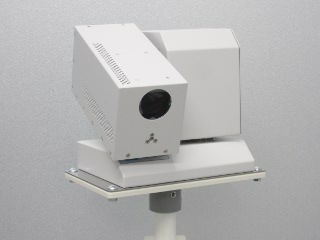

型番	TESEQ MD 4070A	トーキンEMCエンジニアリング	コロナ電子工業 CH1330-OE200S
仕様	4 kHz ~ 400 MMHz 1 A max	-	解像度 1920 × 1080 パン/チルト/ズーム
オプション	-	-	BDメディアに録画可能

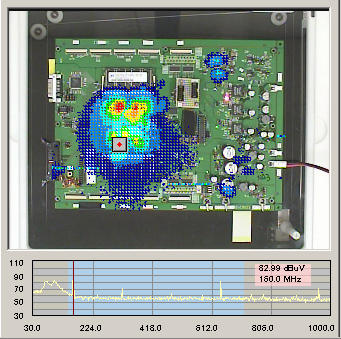

電子基板上における、放射強度とスペクトルの分布を可視化する装置です。暗室での放射妨害波測定の後、問題があるノイズ成分の放射源を探索するのに役立ちます。

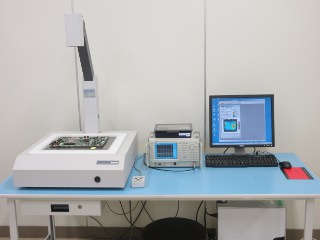

装置型番	ノイズ研究所 ESV-3000
使用スペアナ型番	アドバンテスト U3741 9 kHz ~ 3 GHz
測定方式	XYステージにより微小電磁界プローブを走査
最大基板サイズ	350 mm × 300 mm
最小走査ステップ	1 mm以上
微小電磁界プローブ	垂直磁界用 水平磁界用 垂直電界用

• 事前に対応試験項目、EUTの電源容量、搬入サイズ、重量を御確認ください。不明点がございましたら、下記担当までお問い合わせください。
• 本装置は初回使用時に当研究所職員による事前の取扱い説明を受けてください。また、効率的な運用のために最小予約単位は午前午後半日単位でお願いします。

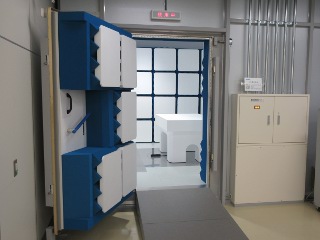

電波暗室の搬入口は、扉の電波吸収体の厚みにより開口幅が約1.0 mに制限されます。スロープは約10 %の勾配です。

搬入口とスロープ

八戸工業研究所 機械システム部
Tel: 0178-21-2100, Fax: 0178-21-2101
EMC担当:

三浦 創史	e-mail: soshi_miura★aomori-itc.or.jp
村井 博	e-mail: hiroshi_murai★aomori-itc.or.jp
