マルチセンサ形状測定機（2022 (R4) 年度JKA補助事業導入設備）
| 事業名 | （公財）JKA 競輪とオートレースの補助事業 2022年度 公設工業試験研究所等における機械設備拡充 |
| 名称 | マルチセンサ形状測定機 |
| メーカ | 株式会社ミツトヨ |
| 型式 | MVS-H404P1L-D |
| 取得年 | 2022年度（令和4年度） |

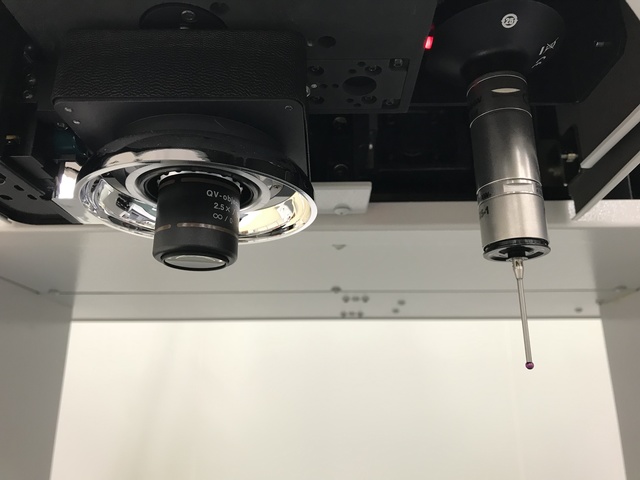

| 装置概要 | 接触式プローブと画像センサを有する形状測定機器です。同一測定において接触式・非接触式測定を複合的に組合わせることができる点が特長です。これにより、軟らかい樹脂、微細形状、薄物等、幅広い材質や形状の測定物に対応可能です。 |
| 主な仕様 | 測定範囲（画像）: 400 mm × 400 mm × 250 mm 測定範囲（接触式）: 275 mm × 400 mm × 250 mm 測定精度（画像, xy）: 0.8 + 2L/1,000 μm※ 測定精度（画像, z）: 1.5 + 2L/1,000 μm※ 測定精度（接触式）: 1.9 + 4L/1,000 μm※
|

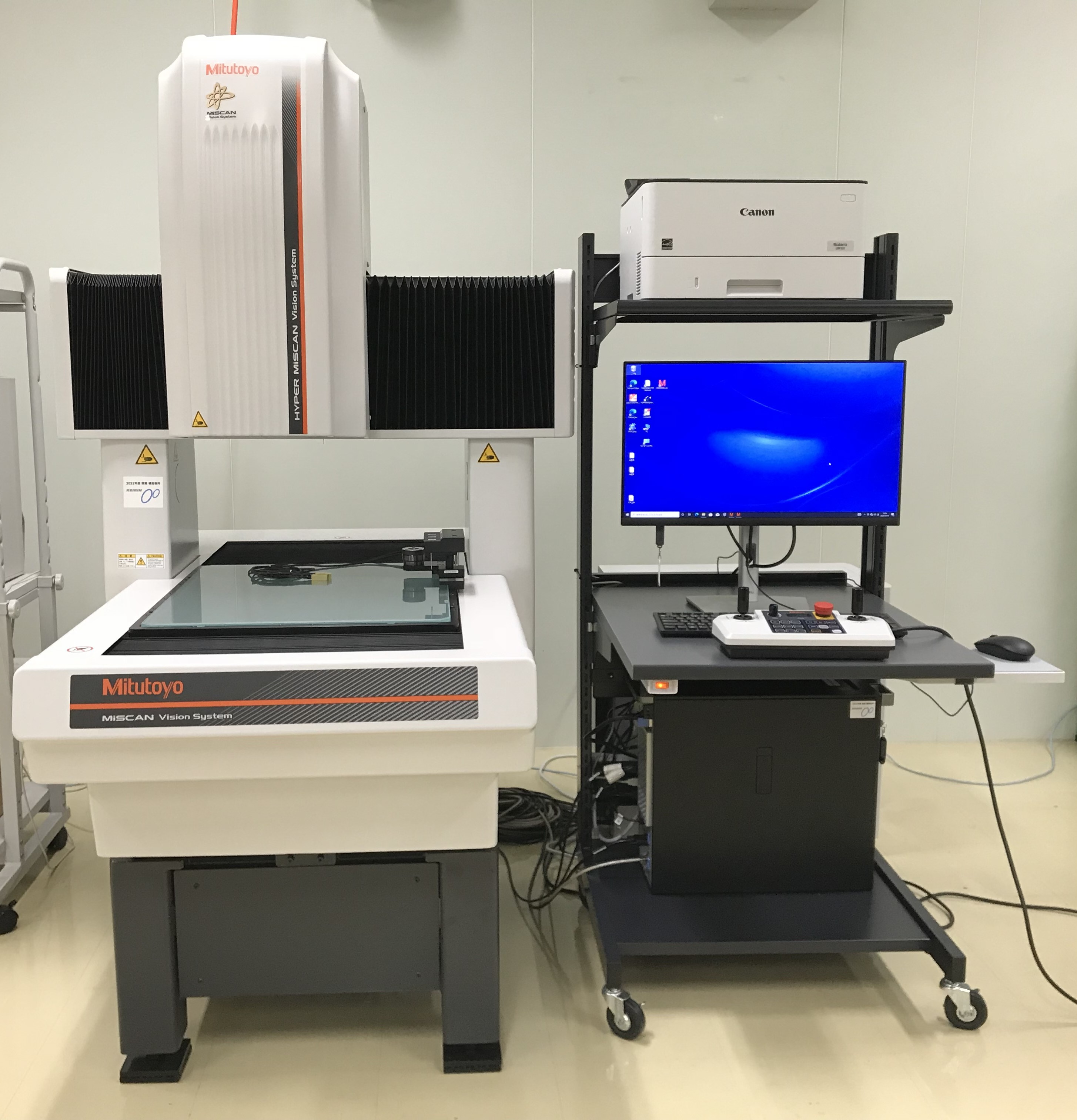

| 装置外観 |    |
