~H28, 29年度東日本大震災復興推進基金活用事業 導入機器~

---

主にサージ系試験を安定的に実施するためのシールドルームです。サージ系試験の他、前室にて低周波EMC試験も実施できます。これらに加え、対策スペースを含めた試験室1区画の占有になります。認証サイトでの最終試験前の予備試験、ならびにEMC対策にご活用ください。

シールドルーム外観と前室試験装置

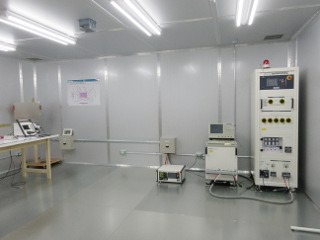

シールドルーム室内

種別	試験項目	対応規格
EMI	電源高調波試験	IEC 61000-3-2
	フリッカ試験	IEC 61000-3-3
EMS	静電気試験	IEC 61000-4-2, ISO 10605
	雷サージ試験	IEC 61000-4-5
	ファストトランジェント・バースト試験	IEC 61000-4-4
	電圧ディップ・瞬停・電圧変動試験	IEC 61000-4-11

工法	シールドパネル組み立て工法
シールド内寸	5.5 m (L) × 4.0 m (W) × 2.4 m (H)
床面仕上げ	全面 ZAM® ※1鋼板金属基準面現し
EUT台	1.6 m (L) × 0.8 m (W) × 0.8 m (H), 水平結合板付き木製(静電気試験用) 1.2 m (L) × 1.2 m (W) × 0.1 m (H), 木製支持台(バースト,雷サージ試験用)
搬入口	1.2 m (W) × 2.0 m (H)
EUT用電源1※2	三相/単相切替式, 100/200 Vレンジ, 安定化 (CVCF), 40 ~ 500 Hz, 9 kVA, 30 A/相 (NF回路設計ブロック DP090M)
EUT用電源2	単相100 V, 非安定化(商用), 50 Hz, 20 A
登録	無
施工業者	日本シールドエンクロージャー株式会社



1. 「ZAM^®」は日新製鋼株式会社の登録商標です。
2. 前室低周波EMC試験装置のEUT電源と共用しています。

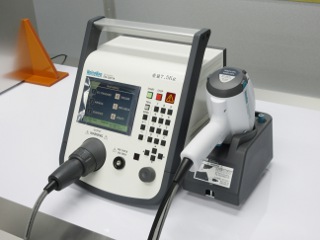

型番	ノイズ研究所 ESS-S3011A / GT-30RA
放電方式	接触放電 / 気中放電
試験電圧	最大30 kV
アクセサリ	ISO 10605用CRユニット,放電チップ 結合板(垂直/水平/床置型垂直) 除電ブラシ, 自動除電プローブ
対応規格	IEC 61000-4-2, ISO 10605

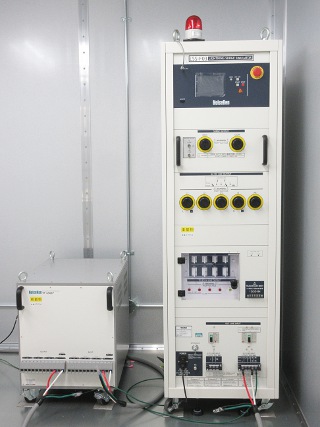

型番	ノイズ研究所 LSS-F03 C3
重畳サージ波形	コンビネーション波形2種 1.2/50us-8/20us 10/700us-5/320us
電源線対応	単相 / 三相 / 直流
信号線対応	電話線のみ
電源線重畳電圧	最大 15kV
電話線重畳電圧	最大 6kV
アクセサリ	絶縁トランス 端子台付コンセントボックス アクリル製防護箱
対応規格	IEC 61000-4-5

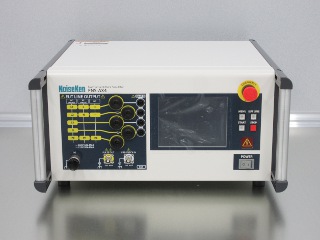

型番	ノイズ研究所 FNS-AX4-B63
重畳電圧	最大5 kV
パルス周波数	最大2 MHz
電源線対応	単相 / 三相 / 直流
アクセサリ	信号線印加用カップリングクランプ
対応規格	IEC 61000-4-4

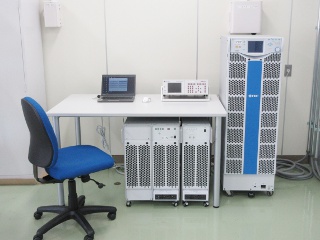

EUT電源	NF回路設計ブロック DP090M 三相/単相切替式, 9 kVA
RIN※3	NF回路設計ブロック DP4163 (単相/三相20 Arms)
パワーアナライザ	岩崎通信機 PPA5531
ディップシミュレータ	NF回路設計ブロック DP4172 (単相16 A※4)
対応規格	電源高調波測定 IEC 61000-3-2 フリッカ測定 IEC 61000-3-3 待機電力測定 IEC 62301 電圧ディップ・瞬停・電圧変動試験 IEC 61000-4-11



1. RIN = リファレンス・インピーダンス・ネットワークの略
2. 電圧ディップ・瞬停・電圧変動試験は、三相機器の試験には対応しておりません。

• 事前に対応試験項目、EUTの電源容量、搬入サイズ、重量を御確認ください。不明点がございましたら、下記担当までお問い合わせください。
• 予約時は静電気試験を実施するか否かお伝えください。職員が当日朝にかけてシールドルーム内の湿度を管理します。
• 本装置は初回使用時に当研究所職員による事前の取扱い説明を受けてください。また、効率的な運用のために最小予約単位は午前午後半日単位でお願いします。

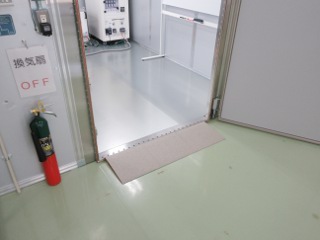

シールドルームは低床型により、スロープを使っての台車での搬入は容易です。

搬入口とスロープ
